影像投影仪的工作原理

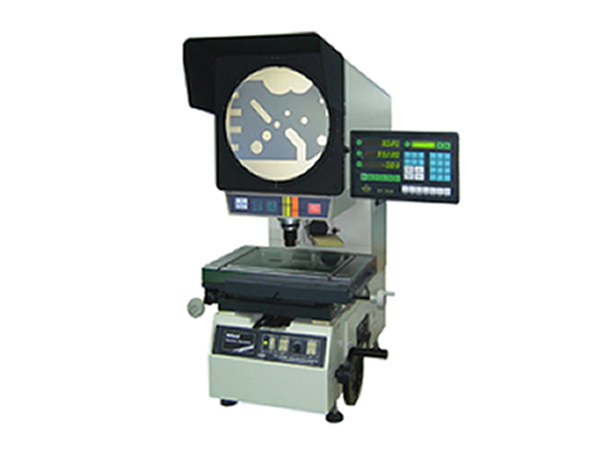

投影仪是以正确的放大倍率将载物玻璃台上的工件放大投影到投影屏上，进行测量、检查和观察的测量仪器。对应不同的工件特点和测量要求，投影仪有三个系列可供选择，分别是PJ系列、PV系列和PH系列。需求者可以根据投影成像、倍率、照明方法、工作距离等参数选择相适应的机型。 关于投影仪规格参数所涉及的术语，在这里和大家一起分享一下。正像和倒像正像是指屏幕上的投影图像与工作台上的测量物、上下左右的方向以及移动方向完全一致的图像。另外，像下图那样上下左右的方向及移动方向相反的图像叫做倒像。 工作距离 指对焦时从投影镜头前端到测量物上表面的距离(空间)。如图中符号L。 倍率精度用一个具有标称倍率的投影镜头，将基准尺寸(基准尺的使用长度)放大投影到屏幕上时，投影图像的实测值与基准尺寸的比率称为倍率精度。可以用下列公式算出。(与测量精度不同) 照明方法 透射照明：用透射光观察测量物的照明方法。特别适用于放大投影和测量轮廓部位的时候。 垂直反射照明：让光垂直照射在测量物表面的照明方法。用于观测和测量表面形状。(同时使用半透镜或内置半透镜式投影镜头) 斜向反射照明：使光斜向照射测量物表面的照明方法。图像的对比度得到强调，能够更加立体而清晰地观察。但是需要注意的是在测量尺寸时容易产生偏差。(与斜向反射镜合用，PJ-H30系统主体标准配置)视差这是一个具有固定背景对象物的位移，该固定背景是由观察者位置、该物体的有限分离以及背景平面引起的变化等所引起的。 视场直径指屏幕上映射出的测量物大小的直径、范围。 远心光学系统在图像一侧焦点位置上设置光阑，则主光线会与光轴平行。在利用了这一原理的光学系统中，即使将焦点向光轴方向移动，只是图像会变得模糊，而图像中心的大小不会改变。测量投影仪和测量显微镜则是用通过在聚光镜头的焦点位置放置光源来取代光阑，用平行光线照明，可以取得同样的效果。
