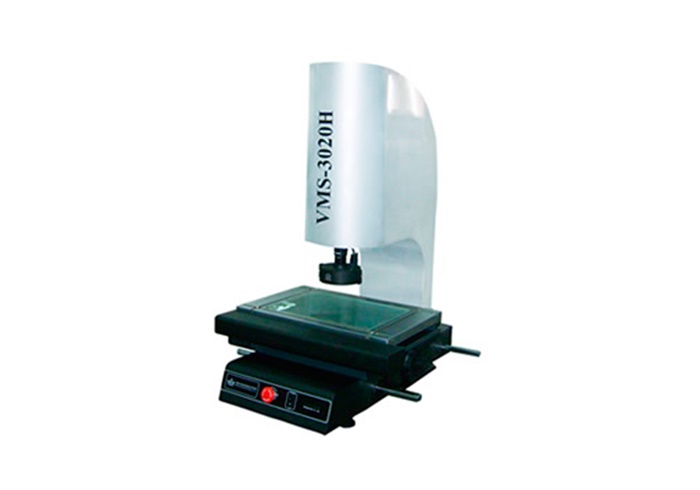

一、接通电脑和自动影像测量仪的电源，翻开电脑，发起系统进入测量界面
二、待测物放到玻璃平台上，调整倍率以供认显像规划，调理光源明亮度及清晰度来显影图象
三、运用东西栏：点、线、圆、弧等东西进行测量
1.自动影像测量仪界面简介：
①右下侧功用设定视窗：赤色闪现点测定，NUM蓝色闪现1（点数），Input点输入（点抓取）等同于脚踏板、Recall要素呼出、Cancel撤销上一点操作（如果是一点，则无法撤销）、Memo要素回忆、Quit退出此功用，X、Y、Z为十字光标对应的坐标点，可选择单位mm/inch（英寸）、坐标系XYZ/RAZ（极坐标系）、面X-Y/斜面、坐标闪现方法MCS机械坐标/WCS工件坐标
②右上侧绘图闪现视窗：图标东西依次为复原、选取、缩放、平移、框选扩大、上色、删去、开档、存档，等同于右键里的图形批改
③左下侧测定值闪现视窗：闪现选择的标准核算里的参数，点击右键可对数据进行批改及打印
2.标准核算东西：
单距（X、Y）、差距（XD、YD）、D1直径、R半径、E面积、F真圆度、LC间隔、点数，点击供认键，则选择的标准仅用一次；点击供认存档键，则选择的标准存档保存，可多次运用。
3.点测定：
点击东西栏的点测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入。左下侧测定值闪现视窗将闪现测定的点。
4.投影线测定：
点击东西栏的线测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择两点或多点都可，左下侧测定值闪现视窗将闪现测定的线的所选参数的成果。
5.投影圆测定：
点击自动影像测量仪东西栏的圆测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择三点或多点都可，左下侧测定值闪现视窗将闪现测定的圆的所选参数的成果。
6.弧要素测定：同投影圆测定。
