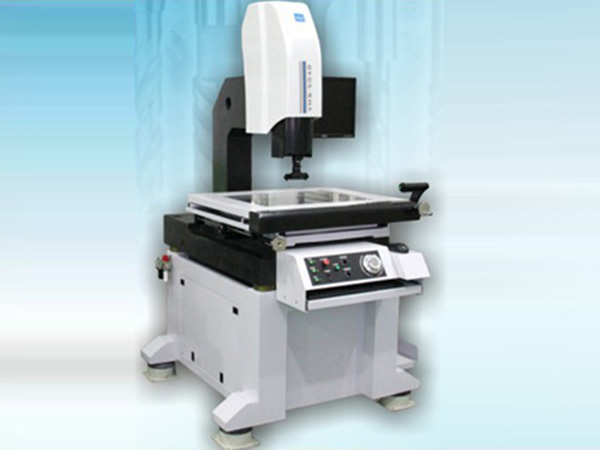

影像测量仪的常见故障的原因分析

  影像测量仪常见缺点分为升降传动缺点、作业台缺点、投影屏缺点、投影成像缺点、影像成像缺点、电气缺点、电子缺点以及精度缺点等。
  1、升降传动缺点。常见的有升降有异响、无法上升，下降、下降有坠落感，弹跳、传动时空回间隙大、微调不传动、投影屏框松动等。
  2、作业台缺点。一般简略出现光杆空转、光杆传动有弹跳、磨擦传动时不顺、作业台运动有响声、作业台运动有卡滞现象等。处理缺点时，要要找出缺点原因，再对症下药。可调整绷簧的螺丝松紧、替换轴承、新上油、加润滑油、替换光杆、调度或替换光杆支架等方法来处理。
  3、投影屏缺点。旋转有声响时，可清理端面上的杂质（如锈渍），换新定位轴承等。旋转时磨擦力大，可松开锁紧螺丝，或换磨擦转。旋转时不均匀时，可换新度盘座、磨擦轮、磨擦轮轴等。投影屏旋转不计数时，可扭紧角度磨擦机械，焊接好信号线，接好接插等。
  4、投影成像缺点。成像模糊、成像有暗区、影像有黑斑、成像对比光线暗等，可以对物镜、投影屏、作业台玻璃、聚光镜、反光镜等进行清洗。对灯丝进行调度或替换，如果灯泡电源电压过低，则加装总电源稳压器。
  5、影像成像缺点。显示黑屏时可检查电源线是否接好，电源电压等，插紧显示器信号线，如有零件损坏则需求替换显示器或许十字线发生器。当物镜变倍时十字线与描准点偏移大时，重调锁镜筒的螺丝钉，或许换镜筒。当出现被测作业的某一边有暗影时，可调度摄像机或许玻璃四个角上的螺丝，摆正工件。
  6、电气缺点。常见缺点有灯泡不亮、轴流风机不翻滚、易烧灯泡、易烧保险丝、变压器过热，损坏等。
  7、电子缺点。如电箱按键失灵，可系统总清、换新面膜；如轴不计数，可换滑座或OP板或整个尺、从头接一下信号线、换主机板等。如数码管缺笔划，则需替换或修理。
  8、精度缺点。包括a.x.y轴精度禁绝、两坐标测量精度差、角度示值差错大、不同平面测量差错大等。应对此类缺点，要注意校正和调整。
