二次元影像仪测量角度上的诀窍

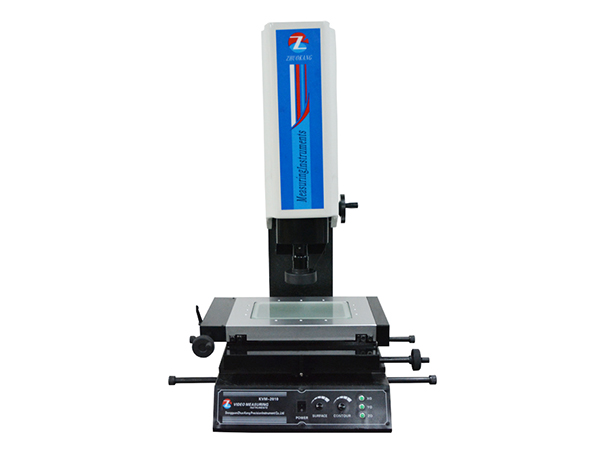

二次元影像仪是一种由高分辨率CCD彩色摄像机、连接变倍物镜、彩色显现器、视频十字线发生器、精密光学尺，以二维测量为主，也能作三维测量。下面来给大家介绍二次元影像仪测量视点上的窍门。 窍门一：回归直线差错小 在测量产品视点弧度过程中，经常出现重复精度差，一个人用相同的办法，却差错到达0.5度，这是经常出现的工作。 在当今许多影像测量软件中，直线收集都是默认为两点，关于规则性、直线性好的零件，视点测量上不会发生太大差错，但关于直线性欠好，毛刺多的零件来说，两点收集直线的办法带来很大的差错，且重复精度亦欠安，这样的直线构成的视点，屡次测量的重复性肯定不理想。 窍门二：直线收集尽量长 影像测量仪，由于屏幕显现有限，加上放大倍率较大(一般在0.7档～4.5档28X～180X)，屏幕显现部分的工件尺度实践只有几毫米，许多测量人员在检测的时候习气只在屏幕显现部分上收集点、线元素。假如收集的点有差错，所采线段越短，那么所测得的视点值差错就会越大，线段越长，测得视点值差错就会越小。 所以我们在测量视点的时候，尽量将视点两边的线收集长些，假如屏幕显现范围太小，能够移动工作台，在视点地点直线的起点方位附件采一点，然后在结尾方位采一点，这样所测视点差错将会大大减小。
