二次元影像仪测量角度上的诀窍

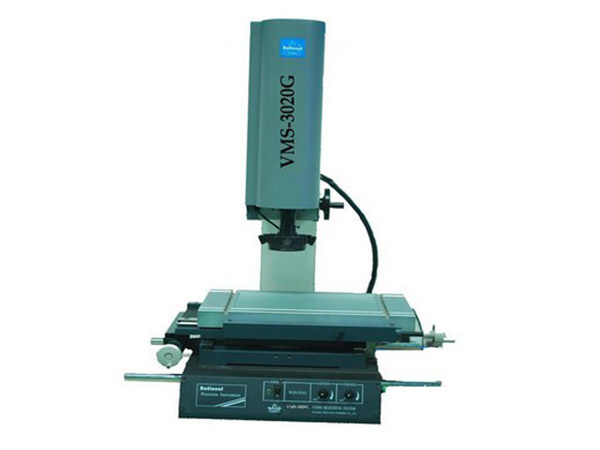

二次元影像仪是一种由高分辨率CCD彩色摄像机、连接变倍物镜、彩色显现器、视频十字线发生器、精细光学尺，以二维测量为主，也能作三维测量。下面来给大家引见二次元影像仪测量角度上的窍门。 窍门一：回归直线偏向小 在测量产品角度弧渡过程中，经常出现反复精度差，一个人用一样的办法，却误差到达0.5度，这是经常呈现的事情。 在当今诸多影像测量软件中，直线采集都是默许为两点，关于规则性、直线性好的零件，角度测量上不会产生太大误差，但关于直线性不好，毛刺多的零件来说，两点采集直线的办法带来很大的误差，且反复精度亦不佳，这样的直线构成的角度，屡次测量的反复性肯定不理想。 窍门二：直线采集尽量长 影像测量仪，由于屏幕显现有限，加上放大倍率较大(普通在0.7档～4.5档28X～180X)，屏幕显现局部的工件尺寸实践只要几毫米，很多测量人员在检测的时分习气只在屏幕显现局部上采集点、线元素。假如采集的点有偏向，所采线段越短，那么所测得的角度值偏向就会越大，线段越长，测得角度值偏向就会越小。 所以我们在测量角度的时候，尽量将角度两边的线采集长些，假如屏幕显现范围太小，能够移动工作台，在角度所在直线的起点位置附件采一点，然后在终点位置采一点，这样所测角度误差将会大大减小。
