影像测量仪像素校正方法及步骤

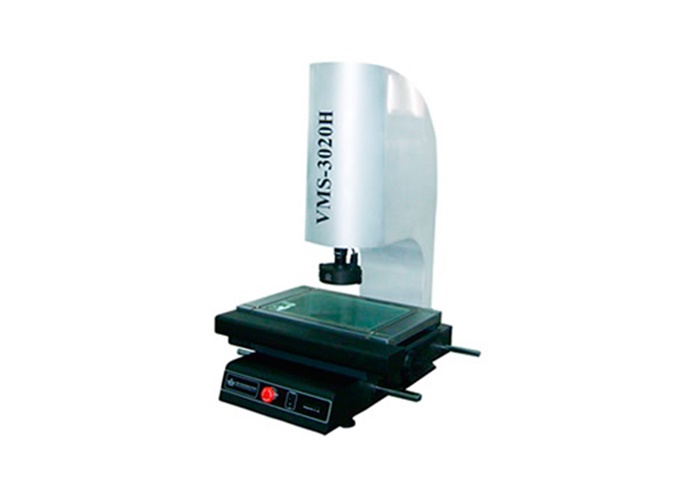

影像测量仪是一种高精细测量仪器，可完成高效、准确的大批量工件测量，适用于精细零部件的检测和质量控制。今天，来和大家说说影像测量仪的像素矫正办法。 (1)定义：像素校正是肯定显现屏像素尺寸与实践尺寸的对应关系。 (2)像素校正的必要性： ①在安装软件后一次开始测量之前必需进行像素校正，否则测量出来是错误的结果。 ②镜头不同放大倍率对应不同像素校正结果数据，必需对每种使用倍率进行预先像素校正。 ③影像测量仪摄像组件如CCD相机或镜头被改换或拆卸后必需重新进行像素校正。 (3)像素校正方式： ①四圆校正：将同一规范圆移到图像区十字线的四个象限进行校正的方式称为四圆校正。 ②单圆校正：将一个规范圆移到图像区屏幕中央进行校正的方式称为单圆校正。 (4)像素校正操作办法： ①手动校正：校正时手动移动规范圆并手动寻边。(一般用于手动影像测量仪)。 ②自动校正：校正时自动移动规范圆并自动寻边。(一般用于自动影像测量仪)。 (5)像素校正基准器： 请使用影像测量仪供给商所提供的基准器校正，如玻璃校正片等。 需要注意的是，一般状况下，手动型影像测量仪用四圆手动校正，自动型影像测量仪用四圆自动校正。对工作台不可移动或工作台不带光栅尺的影像测量仪用单圆校正。
